GB/T 8809-2015《塑料薄膜抗摆锤冲击试验方法》是国内塑料薄膜及复合膜抗冲击性能测试的核心标准，尤其适用于月饼包装袋等食品包装材料的质量控制。以下济南中科电子从标准核心内容、操作要点、设备要求等方面进行深度解读：
一、标准适用范围与核心原理
1、适用对象
材料类型：厚度≤1.25mm 的塑料薄膜、薄片及复合膜，包括月饼包装常用的 PE、PET、BOPA 等材质及其复合材料。
测试目的：模拟运输或储存过程中可能的机械冲击，评估材料抵抗穿透或破裂的能力，确保包装完整性。
2、测试原理
能量守恒法：通过半圆球型冲头（A 型 Φ25.4mm 或 B 型 Φ19mm）以特定速度冲击试样，测量冲头穿透薄膜消耗的能量（单位：焦耳，J）。该能量值直接反映材料的抗冲击韧性。
二、关键参数与测试条件
1、环境控制
温湿度要求：按 GB/T 2918-1998，测试前需将试样在 （23±2）℃、相对湿度（50±10）%环境下状态调节不少于 40 小时 ，并在此条件下测试。有争议时，温湿度偏差需严格控制至 ±1℃和 ±5%。
预处理误区：部分资料提到 4 小时预处理，此为简化操作，标准原文明确要求 40 小时以确保材料充分吸湿平衡。
2、试样制备
尺寸规格：直径 100mm 圆形或 100mm×100mm 正方形，每组至少 10 个试样。
厚度测量：依据 GB/T 6672 在试样中心测量，取平均值（精度≥0.001mm），厚度差异可能影响测试结果可比性。
3、设备参数
摆锤能量：通过配重砝码调节，确保测试数据落在量程的 10%~90% 区间（如复合膜常用 1J 或 2J 量程）。
冲头选择：A 型冲头适用于常规薄膜，B 型冲头更适合测试较硬或脆性材料。
三、测试流程与操作规范
1、设备校准
水平调节：使用水平仪校准底座，确保摆锤摆动平面垂直于试样夹具。
能量验证：定期用标准砝码校验摆锤能量，误差需≤±1%。例如，济南中科电子“BCJ-01抗摆锤冲击试验机”通过电子式传感器实现 0.01J 分辨率。
速度检查：可通过高频传感器验证冲头速度在 0.5m/s±5% 范围内。
2、测试步骤
装夹试样：使用气动夹具固定试样，确保无褶皱或松弛。夹口直径与冲头匹配（Φ89mm 或 Φ60mm）。
冲击测试：释放摆锤，若试样未破裂则增加能量直至穿透，记录有效数据。每组测试需排除异常值（如冲头未完全穿透或试样打滑）。
数据处理：计算 10 个试样的算术平均值，保留两位小数。例如，某 PET/PE 复合膜测试结果为 1.23J，表示该材料平均抗冲击能量。
四、设备选型与维护要点
1、主流设备配置
核心部件：摆锤系统（配重可调）、气动夹具、电子式读数装置（精度≥0.001J）。

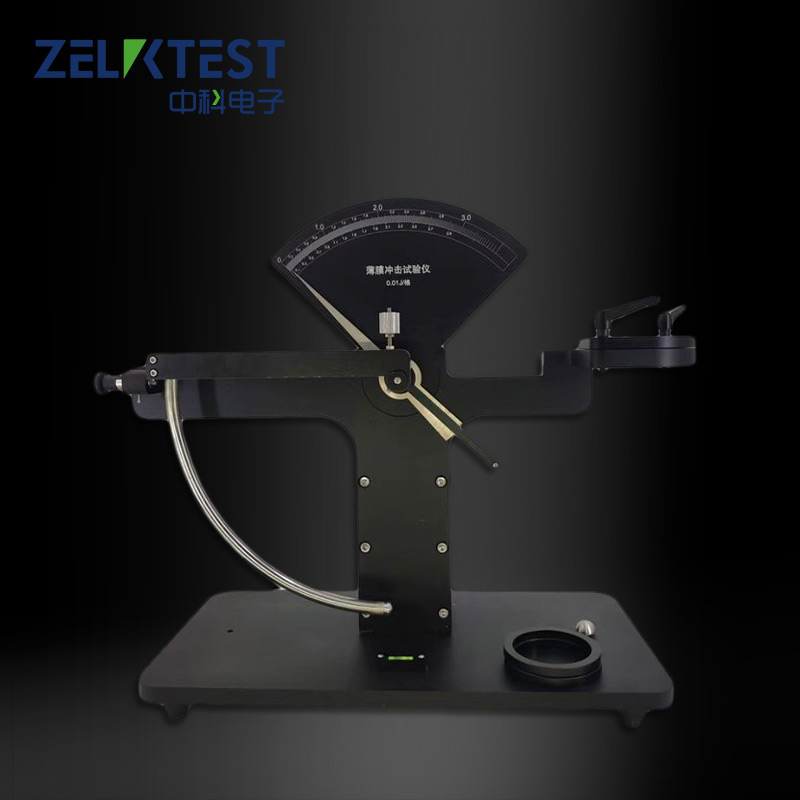

推荐型号：济南中科电子BCJ-01抗摆锤冲击试验机
2、维护规范
日常检查：清洁夹具表面，避免残留碎屑影响试样固定；检查摆锤轴间隙，确保摆动顺畅。
定期校准：每季度委托计量机构进行全参数校准，包括能量准确性、冲头速度和夹具同心度。
部件更换：冲头磨损量＞0.1mm 或夹具密封圈老化时需及时更换，防止测试误差。
总结：
通过科学的摆锤冲击测试，企业可以了解月饼包装袋在实际使用中的抗冲击能力，优化包装设计，提升产品保护效果。济南中科电子研发的BCJ-01 抗摆锤冲击试验机不仅适用于月饼包装，还可广泛应用于食品、医药、日化等行业的各类薄膜包装材料检测。
