一、检测意义：药用包装拉伸性能的重要性
药用包装材料作为药品保护的关键屏障，其力学性能直接关系到药品在储存、运输及使用过程中的安全性与稳定性。拉伸性能是评估塑料薄膜和片材抗拉能力与变形特性的核心指标，直接影响包装的密封性、抗冲击性及耐久性。若材料拉伸强度不足或断裂伸长率偏低，可能导致包装破损、泄漏，甚至影响药品疗效。因此，通过标准化测试方法精准测定拉伸性能，是药包材企业质量控制的核心环节，也是药品合规上市的重要保障。
二、药典标准要求：2025药典4005与YBB00112003-2015关键要点
《中国药典》2025年版四部通则4005《塑料拉伸性能测定法》与行业标准YBB00112003-2015《拉伸性能测定法》共同规范了药用塑料材料的检测流程与技术要求。
1. 适用范围：适用于厚度≤1mm的药用塑料薄膜和片材（如聚乙烯、聚丙烯等），涵盖拉伸强度与断裂伸长率的测定。
2. 试验环境：需在温度23±2℃、湿度50±5%的恒温恒湿环境中进行，试样需预处理≥4小时以确保数据稳定性。
3. 试样制备：采用哑铃形（Ⅰ、Ⅱ、Ⅲ型）或长条形（Ⅳ型）试样，每组不少于5个，边缘需平滑无损伤。
4. 测试参数：
拉伸速度：根据材料类型选择1-500mm/min（硬质材料低速，软质材料高速）。
关键公式：拉伸强度σ=P/(b·d)（P为最大负荷，b为试样宽度，d为厚度）；断裂伸长率ξ=(Lv-L)/L×100%（L为初始标距，Lv为断裂时标距）。
5. 设备要求：需配备高精度测力系统（±1%以内）、位移测量系统（分辨率0.1mm）及适配夹具，确保试验数据的准确性与可重复性。
三、XLW-M智能电子拉力试验机：高精度测试的理想选择

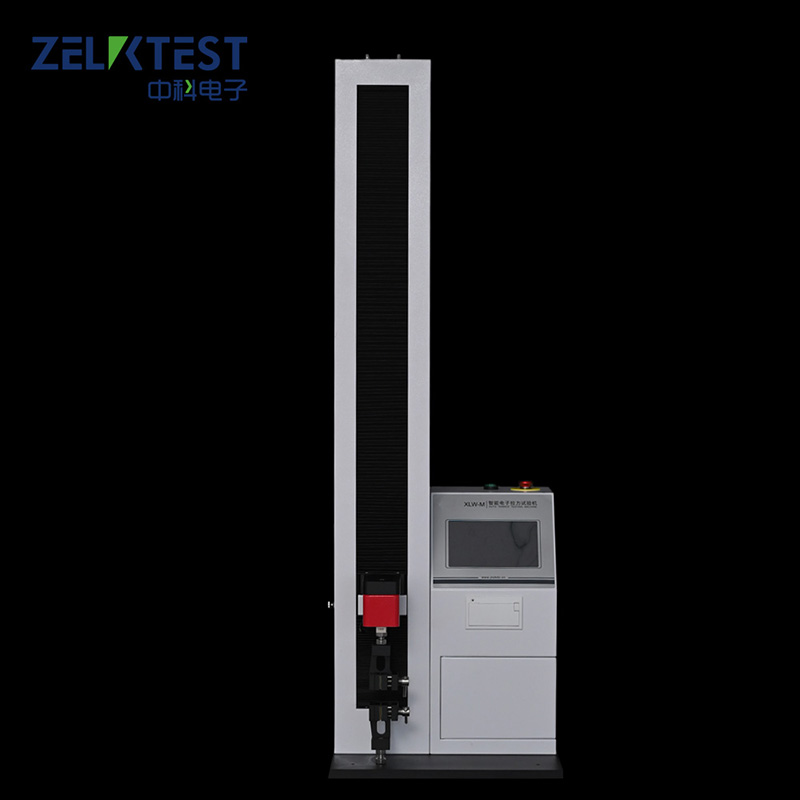

济南中科电子科技有限公司研发的XLW-M智能电子拉力试验机，严格遵循药典与行业标准，为药用包装材料的拉伸性能检测提供高效解决方案。
核心参数：
力值范围：500N（标配），支持30N-2000N多规格传感器选配。
精度等级：力值精度优于0.5级，满足药典对±1%误差的要求。
速度调节：0.001-500mm/min无级调速，适应不同材料的测试需求。
夹具设计：标配手动夹具（气动夹具可选），夹持宽度30mm/50mm，兼容哑铃形与长条形试样。
多种测试程序：拉伸、剥离、撕裂等集成，满足药包材多维度性能评估需求。
四、结语
药用包装材料的拉伸性能检测是药品质量保障的重要环节。通过2025药典4005与YBB00112003-2015标准的规范实施，结合高精度设备如XLW-M智能电子拉力试验机的应用，药包材企业可实现对材料性能的科学评估，有效降低包装失效风险，推动行业向高质量、标准化方向发展。
