药用铝箔作为药品包装的核心材料，其物理性能直接关系到药品的密封性、阻隔性及长期稳定性。破裂强度是衡量铝箔抗压能力的关键指标，若铝箔耐破度不足，可能导致包装在运输、储存或使用过程中因外力作用而破裂，进而引发药品污染、失效或安全隐患。因此，通过科学手段检测铝箔的破裂强度，是确保药品包装质量的重要环节。
根据《中国药典》2025年版四部通则4055《铝箔物理性能测定法》及YBB00152002-2015《药用铝箔》标准，破裂强度测试需通过液压系统模拟实际压力环境，评估铝箔的结构完整性。测试结果需符合药典规定的最低值（如98kPa），以确保铝箔在实际应用中的可靠性。
药典标准对破裂强度试验的具体要求
药典4055标准明确了破裂强度测试的操作流程与技术参数：
试样制备：取40mm×40mm的药用铝箔试样3片，要求无折痕、裂痕或其他损伤；
测试环境：试验需在温度15℃~50℃、相对湿度≤80%的条件下进行；
测试方法：将试样黏合层面向弹性胶膜固定于上下夹盘之间，通过液压系统以95±5ml/min的速率施加压力，直至试样破裂，记录最大压力值（单位为kPa）；
合格标准：每片试样的破裂强度不得低于98kPa。
此外，标准对仪器的胶膜阻力、夹持力及密封性提出明确要求，例如胶膜凸出高度为9mm时，阻力范围需为30±5kPa，夹持力应≥430kPa（可调节）。
济南中科电子科技NPD-01B铝箔耐破度测试仪的技术特点

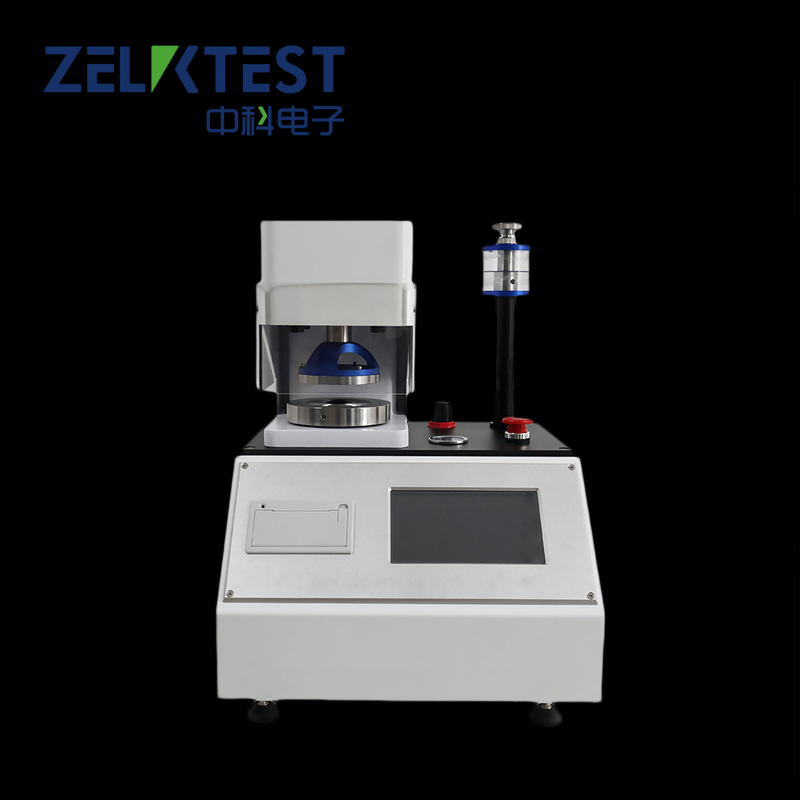

济南中科电子科技有限公司研发的NPD-01B铝箔耐破度测试仪，严格遵循药典4055及YBB00152002-2015标准设计，适用于药用铝箔、金属软管等包材的破裂强度检测。其测试原理基于液压加载技术：
1.测试原理：
将试样夹持于上下夹盘之间，利用弹性胶膜与试样共同形成密封状态；
液压流体以恒定速率（95±5ml/min）泵入，使胶膜逐渐凸起直至试样破裂；
通过高精度传感器记录破裂时的最大压力值，即为试样的破裂强度。
2.核心参数与功能：
测量范围：40~1600kPa，分辨力0.1kPa，示值准确度≤±0.5%；
加压速度：95±5ml/min，符合药典对液压加载速率的要求；
胶膜性能：凸出高度9mm时，阻力范围30±5kPa，确保测试结果的重复性；
操作便捷性：配备彩色触摸屏实时显示数据，支持微型打印机输出结果。
检测实践中的价值体现
在药品包装生产中，破裂强度检测不仅是药典合规性的硬性要求，更是企业优化工艺、控制成本的重要工具。通过定期检测，可及时发现铝箔材料的薄弱环节，调整涂布工艺或基材参数，提升产品质量。
